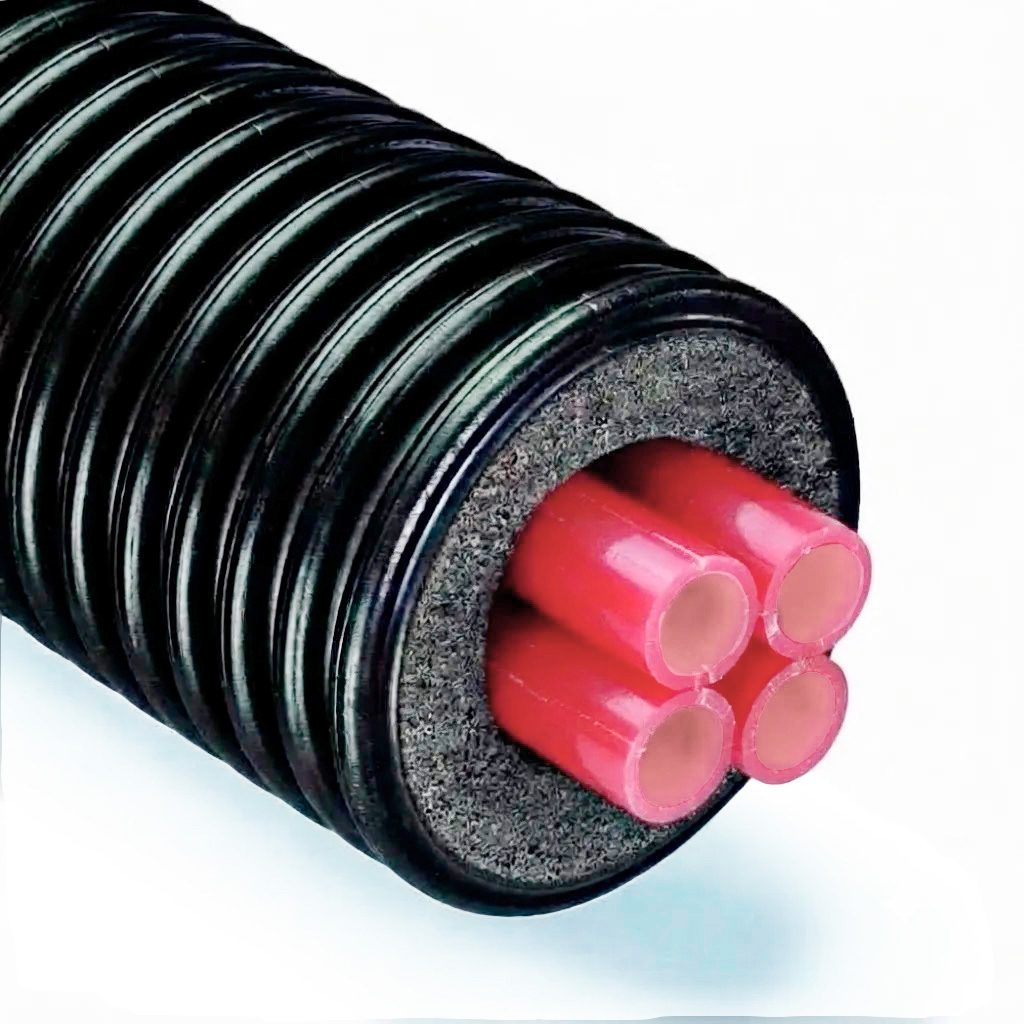

Труба Flexaterm Quattro (ФлексаТерм Кватро) (4,3,5,6)
Многотрубные системы отопления и горячего водоснабжения позволяют объединить в одном теплоизолированном канале до 6! трубопроводов различного назначения в зависимости от диаметра напорных труб. Трубы заключены в влагостойкую тепловую изоляцию с закрытой ячеистой структурой из физически вспененного (газонаполненного) полиэтилена и внешний двухслойный защитный гофрированный кожух с добавлением карбона для защиты от механических воздействий грунта.
Трубопроводы предназначены для наружных подземных инженерных систем теплоснабжения (отопления), горячего (ГВС) и холодного (ХВС) водоснабжения.
Чаще всего применяется четырёхтрубное исполнение: подающий и обратный трубопроводы отопления вместе с подающим и рециркуляционным трубопроводами горячего водоснабжения. Такое решение существенно упрощает прокладку, минимизирует тепловые потери и сокращает объём земляных работ.
Приведённые сочетания трубопроводов являются наиболее распространёнными. Система с другими диаметрами трубопроводов может быть изготовлена по запросу.
Все напорные трубы из сшитого полиэтилена PEX-a в системах теплоснабжения (отопления) и ГВС выполнены со специальным антидиффузионным слоем EVOH (кислородным барьером), препятствующим диффузии кислорода в систему на молекулярном уровне — требование СНиП 41-01-2003 и DIN 4726.
Доступные модификации: по количеству трубопроводов (3, 4, 5, 6) и по материалу напорной трубы (PEX-a, PE-RT тип II).
Основные технические параметры системы.
|
Конструкция |
3, 4, 5 или 6 напорных трубы в теплоизоляции и защитной оболочке |
|
Материал напорной трубы |
PEX-a / PE-RT тип II |
|
Кислородный барьер EVOH |
Да (для PEX-a) |
|
Теплоизоляция |
Вспененный полиэтилен, закрытоячеистая структура |
|
Защитная оболочка |
Гофрированная двойная |
|
Рабочая температура |
до +95°С (кратковременно до +100°С). |
|
Рабочее давление |
6 атм |
|
Теплопроводность изоляции, Вт/(м·К) |
0,038 при 25°С |
|
Форма поставки |
Бухты до 100м |
Наиболее распространённые сочетания трубопроводов. Иные конфигурации — по запросу.
| Артикул | Количество труб | Маx длина в бухте,м |
| 3-трубные системы | ||
| FV+R125A3/20 SNX | 3 | 100 |
| FV+R125A2/20A25 SNX | 3 | 100 |
| FV+R125A3/25 SNX | 3 | 100 |
| FV+R125H2/25A20 SNX | 3 | 100 |
| FV+R160A2/20A25 SNX | 3 | 100 |
| FV+R160A2/25A20 SNX | 3 | 100 |
| FV+R160A2/32A20 SNX | 3 | 100 |
| FV+R160A2/32A25 SNX | 3 | 100 |
| FV+R160A3/20 SNX | 3 | 100 |
| FV+R160A3/25 SNX | 3 | 100 |
| FV+R160A3/32 SNX | 3 | 100 |
| FV+R160Н2/40А32 SNX | 3 | 100 |
| FV+R160H2/25A20 SNX | 3 | 100 |
| FV+R160H2/25A25 SNX | 3 | 100 |
| FV+R160H2/25A32 SNX | 3 | 100 |
| FV+R160A2/25A32 SNX | 3 | 100 |
| FV+R160H2/25A40 SNX | 3 | 100 |
| FV+R160H2/32A20 SNX | 3 | 100 |
| FV+R160H2/32A25 SNX | 3 | 100 |
| FV+R200A2/25A40 SNX | 3 | 100 |
| FV+R200A2/32A25 SNX | 3 | 100 |
| FV+R200A2/40A25 SNX | 3 | 100 |
| FV+R200A2/40A32 SNX | 3 | 100 |
| FV+R200A2/50A25 SNX | 3 | 100 |
| FV+R200A2/50A32 SNX | 3 | 100 |
| 4-трубные системы СТАНДАРТ (2 трубы отопление H2/… + 2 трубы горячая вода A…A… или A2/…) | ||
| FV+R125H2/25A25A20 SNX | 4 | 100 |
| FV+R160H2/25A25A20 SNX | 4 | 100 |
| FV+R160H2/25A2/25 SNX | 4 | 100 |
| FV+R160H2/32A25A20 SNX | 4 | 100 |
| FV+R160H2/32A2/25 SNX | 4 | 100 |
| FV+R160H2/32A32A20 SNX | 4 | 100 |
| FV+R160H2/32A32A25 SNX | 4 | 100 |
| FV+R160H2/32A2/32 SNX | 4 | 100 |
| FV+R200H2/40A32A20 SNX | 4 | 100 |
| FV+R200H2/40A32A25 SNX | 4 | 100 |
| FV+R200H2/40A40A25 SNX | 4 | 100 |
| FV+R200H2/40A40A32 SNX | 4 | 100 |
| FV+R200H2/40A40A40 SNX | 4 | 100 |
| FV+R160A2/20A32A25 SNX | 4 | 100 |
| FV+R160A2/25A2/20 SNX | 4 | 100 |
| FV+R160A2/25A25A20 SNX | 4 | 100 |
| FV+R160A2/25A32A20 SNX | 4 | 100 |
| FV+R160A2/25A40A20 SNX | 4 | 100 |
| FV+R160A2/32A2/20 SNX | 4 | 100 |
| FV+R160A2/32A2/25 SNX | 4 | 100 |
| FV+R160A2/32A2/32 SNX | 4 | 100 |
| FV+R160A2/32A25A20 SNX | 4 | 100 |
| FV+R160A2/32A32A20 SNX | 4 | 100 |
| FV+R160A2/32A32A25 SNX | 4 | 100 |
| FV+R160A3/25A20 SNX | 4 | 100 |
| FV+R160A3/32A20 SNX | 4 | 100 |
| FV+R160A3/32A25 SNX | 4 | 100 |
| FV+R160A4/20 SNX | 4 | 100 |
| FV+R160A4/25 SNX | 4 | 100 |
| FV+R160H2/25A2/20 SNX | 4 | 100 |
| FV+R160H2/25A2/25 SNX | 4 | 100 |
| FV+R160H2/25A25A20 SNX | 4 | 100 |
| FV+R160H2/25A32A20 SNX | 4 | 100 |
| FV+R160H2/25A40A20 SNX | 4 | 100 |
| 5-трубные системы | ||
| FV+R160A2/25A3/20 SNX | 5 | 100 |
| FV+R160A3/25A2/20 SNX | 5 | 100 |
| FV+R160A4/25A20 SNX | 5 | 100 |
| FV+R160H2/25A2/25A20 SNX | 5 | 100 |
| FV+R160H2/25A2/20A25 SNX | 5 | 100 |
| FV+R160H2/25A3/25 SNX | 5 | 100 |
| FV+R160H2/25А3/20 SNX | 5 | 100 |
| FV+R160H2/25А3/25 SNX | 5 | 100 |
| FV+R160H4/25А20 SNX | 5 | 100 |
| FV+R200A2/32A3/25 SNX | 5 | 100 |
| FV+R200H2/25A2/25A20 SNX | 5 | 100 |
| FV+R200H2/32A2/25A20 SNX | 5 | 100 |
| FV+R200H2/32A2/32A20 SNX | 5 | 100 |
| FV+R200H2/32A2/32A25 SNX | 5 | 100 |
| FV+R200H2/32A3/20 SNX | 5 | 100 |
| FV+R200H2/32A3/25 SNX | 5 | 100 |
| FV+R200H2/32H2/25A20 SNX | 5 | 100 |
| FV+R200H2/40A3/25 SNX | 5 | 100 |
| FV+R200H2/40A2/25А20 SNX | 5 | 100 |
| FV+R200H2/40H2/25A20 SNX | 5 | 100 |
| 6-трубные системы | ||
| FV+R160A4/20A2/25 SNX | 6 | 100 |
| FV+R200A2/25A4/32 SNX | 6 | 100 |
| FV+R200A2/32A4/25 SNX | 6 | 100 |
| FV+R200H2/32A4/25 SNX | 6 | 100 |
| FV+R200A4/25A2/20 SNX | 6 | 100 |
| FV+R200A4/32A25A20 SNX | 6 | 100 |
| FV+R200H4/25A2/20 SNX | 6 | 100 |
| FV+R200H4/25A2/25 SNX | 6 | 100 |
| FV+R200H4/25A25A20 SNX | 6 | 100 |
| FV+R200H4/32A2/25 SNX | 6 | 100 |
| FV+R200H4/32A25A20 SNX | 6 | 100 |
| FV+R200H4/32A32A20 SNX | 6 | 100 |
| FV+R200H2/32H2/25A25A20 SNX | 6 | 100 |
| FV+R200H4/32H2/25 SNX | 6 | 100 |
